ADPA1112-EVALZ —— 評估 ADPA1112 1GHz 至 22GHz、15W、GaN 功率放大器

產品型號：

ADPA1112-EVALZ

關鍵特性

帶有散熱器的 2 層 Rogers 4350B 評估板

端接型 2.92 mm RF 連接器

直通校準路徑

說明

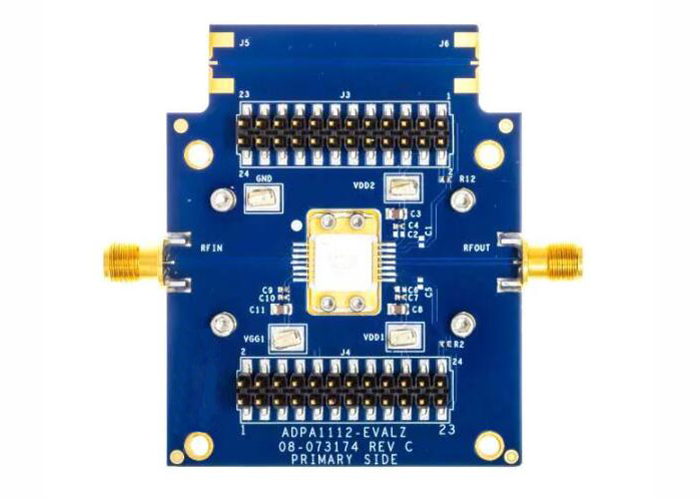

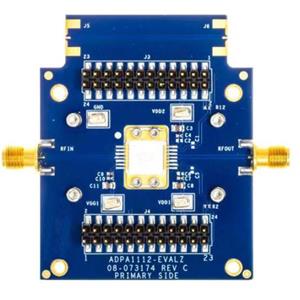

ADPA1112-EVALZ 是一塊 2 層印刷電路板 (PCB)，由 10mil 厚的 Rogers 4350B 銅箔制成，安裝在鋁制散熱器上。散熱器為 ADPA1112 提供散熱，并為 PCB 提供機械支撐。散熱器上的安裝孔允許連接到更大的散熱器以改善熱管理。RFIN 和 RFOUT 端口安裝有 2.92 mm 母頭同軸連接器，其各自的射頻回溯具有 50Ω 特性阻抗。ADPA1112-EVALZ 上安裝的組件適用于 ADPA1112 的整個工作溫度范圍。

RF 傳輸線是 50Ω 接地共面波導。封裝接地引線直接連接到接地平面。封裝法蘭使用四個 0-80 × 3/16" 不銹鋼內六角螺釘與散熱器進行機械連接。為了確保從法蘭底部到散熱器的充分電傳導和熱傳導，在它們之間放置了一塊銦墊片。

應用

電子戰

測試與測量設備
