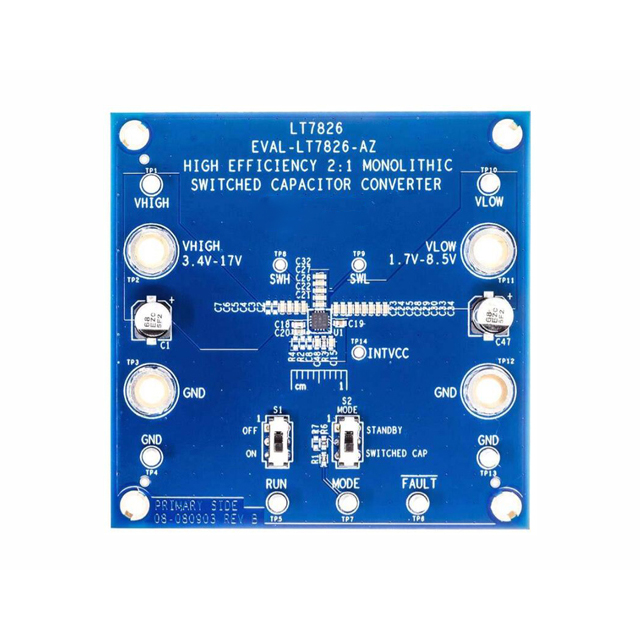

評估電路EVAL-LT7826-AZ是一款開環開關電容（無電感）DC/DC轉換器。當輸入電壓連接至VHIGH時，可作為2:1分壓器工作；當輸入電壓連接至VLOW時，則作為1:2倍壓器工作。EVAL-LT7826-AZ的工作電壓范圍為：VHIGH 3.4V至17V，VLOW 1.7V至8.5V。LT7826的開關頻率固定為500kHz。作為分壓器時，可提供高達8A的負載電流。

EVAL-LT7826-AZ 采用 LT7826 芯片：一款可配置為分壓器、倍壓器或反相器的全集成單片開關電容 2:1 轉換器。該芯片內置自舉二極管，關斷狀態下靜態電流僅 4μA，為電池系統、便攜式消費電子及工業應用提供緊湊經濟的解決方案。

EVAL-LT7826-AZ允許用戶通過RUN引腳電阻分壓器編程輸入電壓使能及欠壓鎖定(UVLO)閾值。該器件還具備保護功能：過流或IC過溫時，故障(FAULT)引腳拉低并停止開關工作。

EVAL-LT7826-AZ支持無負載或輕負載啟動。當輸入電壓施加至電路板后，若RUN引腳與MODE引腳電壓高于閾值且INTVCC高于UVLO閾值，LT7826將進入預平衡模式。該模式下電容以較低電流和開關頻率充電。預平衡完成并建立輸出電壓后，即可施加滿載電流。

EVAL-LT7826-AZ可與其他EVAL-LT7826-AZ電路板并聯工作。通過MODE旋鈕可實現開關同步，支持頻率調諧與交錯運行模式。

EVAL-LT7826-AZ特性與優勢

最大VHIGH電壓17V

獨立電壓分壓器（2:1）或電壓倍增器（1:2）

分壓模式下最大輸出電流8A

峰值效率超過97%

軟啟動至穩態運行

限流啟動與過流保護

集成自舉二極管
