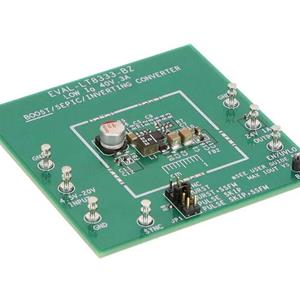

評估電路 EVAL-LT8333-BZ，它具有采用升壓配置的 LT8333。它以 2MHz 的開關頻率運行，旨在將 4.5V 至 20V 電源轉換為 24V 輸出。轉換器可輸出高達 2A 的電流，具體取決于輸入電壓（有關最大輸出電流與 VIN 的關系曲線，請參見演示手冊中的圖 3）。

該評估電路采用展頻 (SSFM) 和 EMI 濾波器，以提供最佳的 EMI 性能。此 PCB 布局已針對良好的 EMI 性能和小解決方案尺寸進行優化。該評估板包含可選跳線 JP1，以幫助選擇所需的 SYNC 引腳工作模式。在輕負載時，可以選擇脈沖跳躍 (PULSE SKIP) 或低紋波 Burst Mode?操作 (BURST) 來提高效率。

LT8333 升壓/SEPIC/反相轉換器 IC 在 2.8V 至 40V 的輸入范圍內工作，適用于汽車、電信和工業應用。通過 SSFM 選項，該轉換器可提供 300kHz 至 2MHz 的可調的同步操作。LT8333 具有其他流行功能，例如軟啟動、偏置引腳、輸入欠壓鎖定。該 IC 在 BURST 模式下，可呈現低至 9 μA 的低靜態電流，在關斷模式下，可呈現低至 1 μA 的靜態電流，是電池供電系統的理想選擇。LT8333 裝配在耐熱性能增強型、10 引腳、3 mm × 3 mm DFN 封裝內。

評估電路 EVAL-LT8333-BZ 的特性

LT8333電流模式直流-直流轉換器

EVAL-LT8333-AZ: SEPIC配置

EVAL-LT8333-BZ：升壓配置

輸入電壓 (VIN)

EVAL-LT8333-AZ：3V至26V

EVAL-LT8333-BZ：4.5V至20V

輸出電壓 (VOUT)

EVAL-LT8333-AZ: 12V

EVAL-LT8333-BZ: 24V

開關頻率 (fSW)

2MHz（R5=20.0kΩ，SSFM關閉）

2MHz至2.4MHz R5=20.0kΩ，SSFM開啟

輸出電壓紋波 (ΔVOUT)：40mV

最大輸出電流 (IOUT)

EVAL-LT8333-AZ

1.0A（VOUT = 12V, VIN = 9V時）

1.1A（VOUT = 12V，VIN = 12V時）

1.25A（VOUT = 12V，VIN= 16V至26V時）

EVAL-LT8333-BZ

1.1A（VOUT =24V，VIN=9V時）

1.5A（VOUT =24V，VIN=12V時）

2.0A（VOUT =24V，VIN =16V時）
